Maten en tekeningen
Deze pagina is bedoeld als antwoord op de vele vragen over inhoud, oppervlak en dergelijke.
Diese Seite versucht die viele Fragen über Inhalt und so weiter zu beantworten.
| NL | D | |
| Lange zijde zuid met leisteen: | 14m | Lange Seite Süd mit Schiefers |
| Lange zijde noord met leisteen | 14m | Lange Seite Nord mit Schiefers |
| Uitbouw: | 1.45m x 4.50 | Ausbau |
| Oostzijde: | 10.60m | Ost Seite |
| Westzijde, grenst aan stal, dus niet aan buiten | 10.60m | West Seite |
| Totaal lengte buiten muren: | 2×14 + 2×10.60 + 2×1.45 = 52.1m | Total rundum |
| Muurdikte: | 16 cm | Mauer |
| Oppervlakte per verdieping: | 14×10.60 + 1.45×4.50 = 155m2 | Flach |
| Inhoud | 1e: 155×3.05 = 472m3
2e: 155×2.75 = 426m3 3e: 155×2.75 = 426m3 = 1324m3 |
Inhalt |
| Enkel glas | 2mm | Einzel Fenster |
| Gemiddeld raam | 0.95×1.20 = 1.14m2 | Fensterflach |
| 35 ramen | 35×1.14 = 40m2 | 35 Fenster |
| U-wert buiten muren, (berekend met Bims, vakwerk en leisteen). | 0,60 W/m²K | U-wert Außenmauer mit Bims, Fachwerk und Schiefers |
| Isolatie lambda bims op baulinks en op ekbouw: | λ = 0,18 W/(mK) | Lambda Bims |
| Alle vloeren zijn in 1912 geisoleerd met vlas en leem. | 10cm leem, 2cm plank en 13cm vlas (Lehm, regal, flachs) | Alle Fußboden sind in 1912 insoliert mit Flachs und Lehm. |
Bouwtekeningen Stünzel Altes Gasthaus
Links Bauernhof, Rechts Gasthaus
Durchschnitt
Erdgeschoß / Begane grond
1e Verdieping
2e Verdieping
Hier boven is nog een ongebruikte zolder.
Oben der zweite Flur is noch ein Dachboden, der ungebraucht ist.

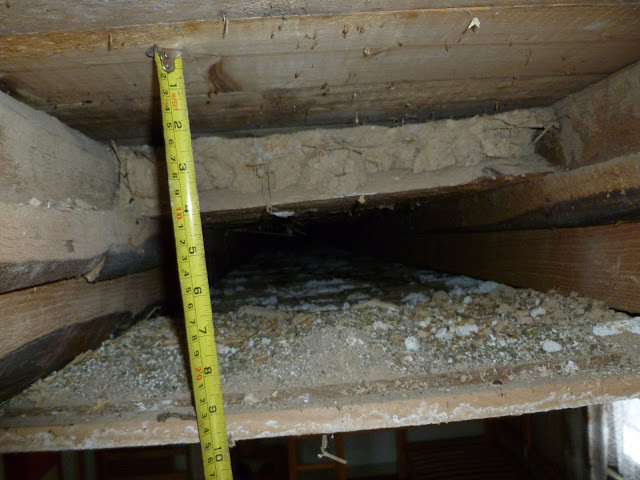

Vloer / Fussboden
Oben ist 10cm Lehm, unten ist Flachs. (Bei diesem Foto ist das Flachs weg).
